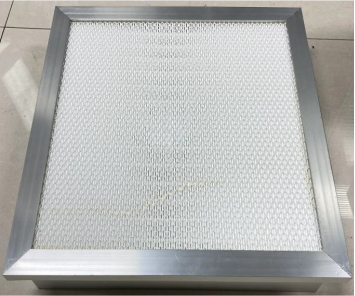

無隔板過濾器具有過濾效率穩定、密封可靠、厚度薄、重量輕等優點多數應用於電子、醫藥行業、無塵室、高效送風口、層流設備等要求高的潔淨場所。而生產中對它的質量要求也高、為了保證產品輸出的質量，91香蕉国产成人网站香蕉成人APP下载自研一款針對無隔板過濾器視覺檢測係統。

【產品參數】

最大尺寸：1500mm*1200mm

最小產品尺寸：420mm*420mm

產品厚度：70/90/110mm

【瑕疵檢測類型】

1、外觀檢測：劃傷、平麵度、波浪、傾斜、起毛、破損、彎曲、開裂等問題

2、產品尺寸：寬度、高度、厚度、對角線、垂直度、分隔物間距等問題

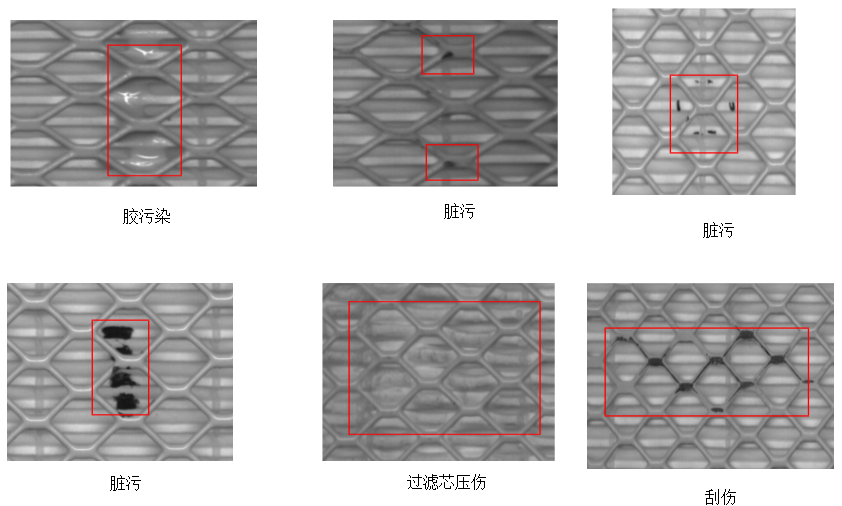

【檢測效果】

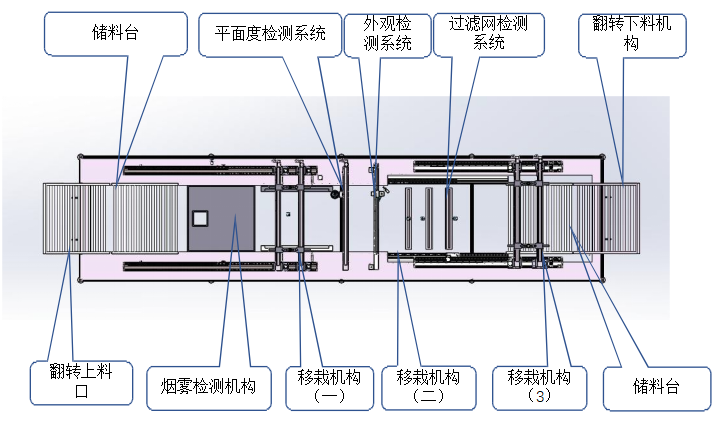

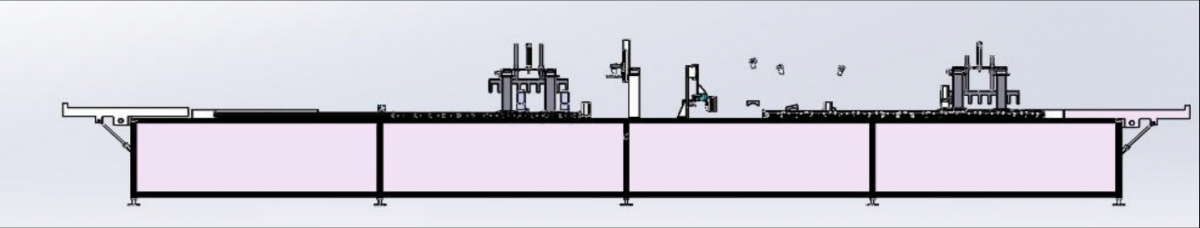

【方案原理圖】

翻轉上/下料機構：人工將產品放上料架，利用氣缸將產品由垂直翻轉成水平，水平翻轉成垂直。

移栽機構(一)：采用的是齒輪齒條伺服模組，精確地將產品搬動到煙霧檢測係統。

移栽機構(二)：采用模組根據產品調節寬距，利用模組將產品移動平麵、四周瑕疵、過濾網瑕疵工位檢測。

移栽機構(三)：采用模組將產品搬運到出口儲料倉。

煙霧檢測係統：利用密封結合煙霧，檢測產品漏煙。(此處檢測需現場實地考察並測試驗證)

平麵度檢測：采用的是3D相機利用模組移動，在四周邊框拍攝。兩邊相機拍攝產品的四周的瑕疵。

外觀瑕疵檢測係統：采用旋轉電機的、橫移模組結合相機繞產品四周拍攝鋁框瑕疵檢測(遮擋處不作檢測)。

過濾網檢測係統：采用的是4組相機以一定角度拍攝。有效增加檢測麵積。
