焊點缺陷檢測一直以來是很多地方都用的到，但是有的對焊點是有要求的。不能過大、不能芯線部分外漏等等一些瑕疵。所以91香蕉国产成人网站今天就來看看機器視覺來地帶人工實現焊點缺陷檢測。

【檢測內容】

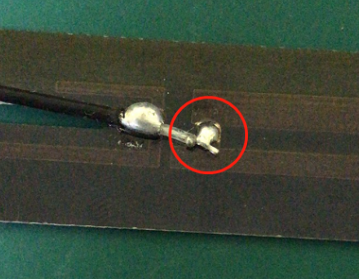

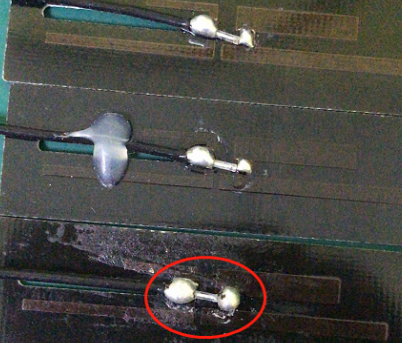

無焊點、 焊點過大、 芯線部分外漏、芯線未焊住、沒有芯線、焊點或芯線偏移

【檢測指標】

主要性能指標：X方向測量範圍0~7mm，Z方向範圍0~5mm，精度±3μm，重複精度1μm。

【檢測原理】

利用激光三角反射原理，激光束被放大成一條激光線投射到被測物體表麵上，反射光透過高質量光學係統，投射到成像矩陣上，經計算得到傳感器到被測量表麵的距離(Z軸)和沿著激光線的位置信息(X軸)，移動被測量物體或者輪廓儀探頭，就可以得到一組三維測量值。

【檢測步驟】

輪廓儀固定，伺服機構預先設置好檢測位置，到達檢測位置後觸發輪廓儀取像，內置算法分析產品為缺陷或者良品，輸出OK或者NG信號。
